Specjalizujemy się w kompleksowych badaniach systemów magazynowania energii (REESS) stosowanych w pojazdach elektrycznych i hybrydowych. Nasze usługi obejmują weryfikację bezpieczeństwa, wydajności i trwałości baterii zgodnie z obowiązującymi normami.

Zakres badań obejmuje:

Badania wibracyjne

Regulamin ONZ nr 100 załącznik 9A

Zakres badawczy:

maksymalna siła dynamiczna przebiegu harmonicznego 111 kN oraz siła przebiegów szybkozmiennych 298 kN dla impulsów o długości 6 ms
głowica o średnicy 445 mm / pasmo użyteczne: 3–3000 Hz
stół poziomy 2000 x 2000 mm / pasmo użyteczne: 5–1000 Hz
head expander pionowy 2000 x 1500 mm z podporami / pasmo użyteczne: 5–200 Hz
stół poziomy 800 x 1000 mm / pasmo użyteczne: 5–2000 Hz
przemieszczenie głowicy maksymalne: 76 mm (5–12 Hz)
prędkość maksymalna głowicy:
- 2,0 m/s (sinus)
- 4,5 m/s (shock)
przyspieszenie maksymalne (sinus / random):
- 220 g / 160 g
przyspieszenie maksymalne (udar półsinus):
- 60 g 11 ms – maksymalna masa obiektu 432 kg
- 100 g 11 ms – maksymalna masa obiektu 205 kg
- 330 g 4 ms – maksymalna masa obiektu 10 kg
16-kanałowy kontroler drgań
16-kanałowy system monitorowania obiektu badań (8 kanałów rejestracji temperatury, 8 kanałów rejestracji napięcia do +/-1200 V)
uchwyt szybkiego demontażu próbki + automatyczny system ewakuacji wraz z gaszeniem cieczą

Badania temperaturowe

Regulamin ONZ nr 100 załącznik 9B
Zakres badawczy:

wymiary wewnętrzne komory:
2300 × 2300 × 1500 mm
zakres temperaturowy:
- 55 / +120 °C z dokładnością 1,5
zmiana temperatury:
- 4,5 K/min w zakresie -40 / +80 °C
możliwość prowadzenia badań z wykorzystaniem wzbudnika drgań
odporność na wysokie i niskie temperatury oraz szok temperaturowy
możliwość realizacji badań zgodnie z innymi normami, np. ISO 12405, UN 38.3

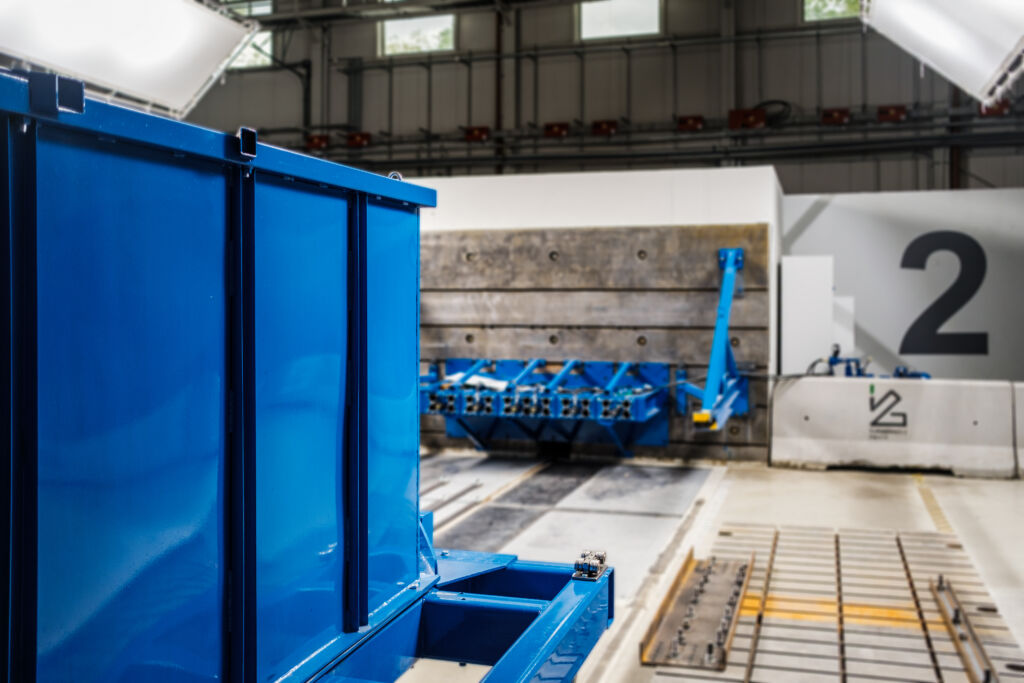

Badania wstrząsów mechanicznych

Regulamin ONZ nr 100 załącznik 9C
Zakres badawczy:

maksymalne wymiary obiektu: 2000 × 2000 × 1000 mm
maksymalna masa obiektu: 800 kg
generowanie charakterystyk opóźnień zgodnych z wymaganiami Regulaminu ONZ nr 100 oraz ich modyfikacji na potrzeby klienta
system rejestrujący opóźnienie w wybranych punktach obiektu
precyzyjna rejestracja przebiegu badania (do 7 kamer typu high speed)
system monitorujący temperaturę na powierzchni badanego obiektu
możliwość gaszenia baterii z systemem ewakuacji obiektu

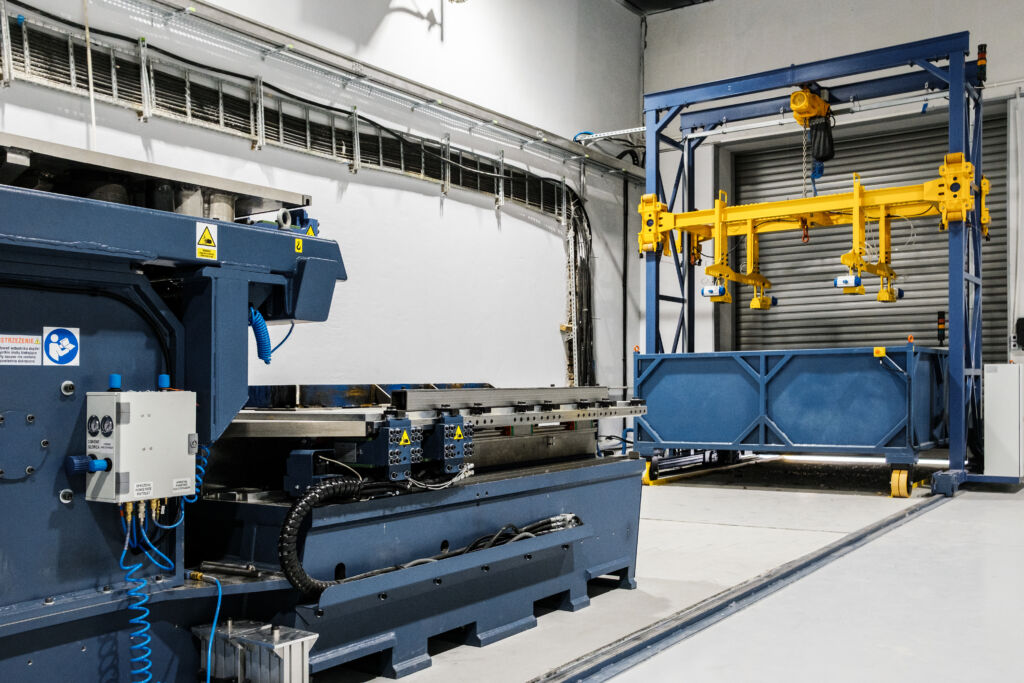

Badania integralności mechanicznej

Regulamin ONZ nr 100 załącznik 9D
Zakres badawczy:

maksymalne wymiary obiektu: 2000 × 2000 × 1000 mm
maksymalna masa obiektu: 800 kg
płyta zgniatająca o wymiarach: 600 × 600 mm
- z możliwością adaptacji do indywidualnych potrzeb
system monitorujący temperaturę na powierzchni obiektu badań
rejestracja przebiegu badania z wykorzystaniem kamer typu high speed
rejestracja siły i przemieszczenia w czasie rzeczywistym
regulowana siła zgniatania: 4 – 105 kN
regulowany czas narastania siły
możliwość gaszenia baterii z systemem ewakuacji obiektu

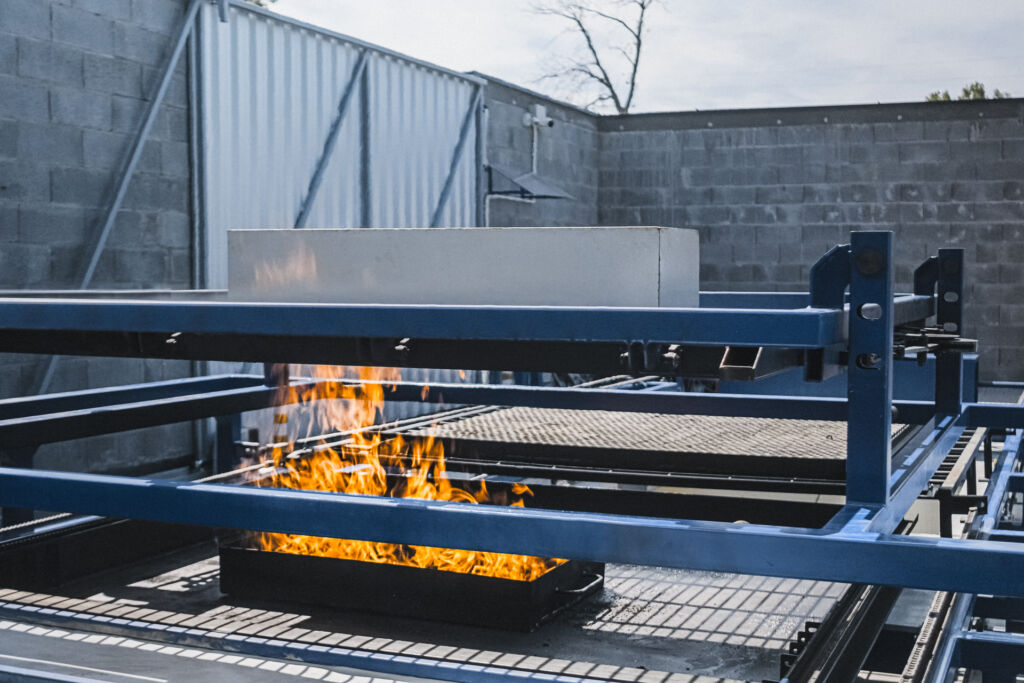

Badania odporności ogniowej

Regulamin ONZ nr 100 załącznik 9E
Zakres badawczy:

maksymalne wymiary obiektu: 2000 × 2000 × 1000 mm
maksymalna masa obiektu: 800 kg
możliwość podziału panwi z paliwem na sekcje
system monitorujący temperaturę na powierzchni obiektu badań
system kamer rejestrujących w czasie rzeczywistym oraz kamery typu high speed
możliwość gaszenia baterii z systemem ewakuacji obiektu

Badania odporności na zwarcie oraz pomiar rezystancji izolacji

Regulamin ONZ nr 100 załącznik 9F
Zakres badawczy:

napięcia probiercze: 50 – 5000 V
mierzona wartość rezystancji izolacji: 0 – 20 TΩ
mierzona wartość pojemności: 0 – 49,99 µF
mierzona wartość temperatury: -40 – 99,99 °C
wartość natężenia prądu: 2 kA
napięcia robocze: 1000 V
pomiar rezystancji izolacji
odporność na zwarcie

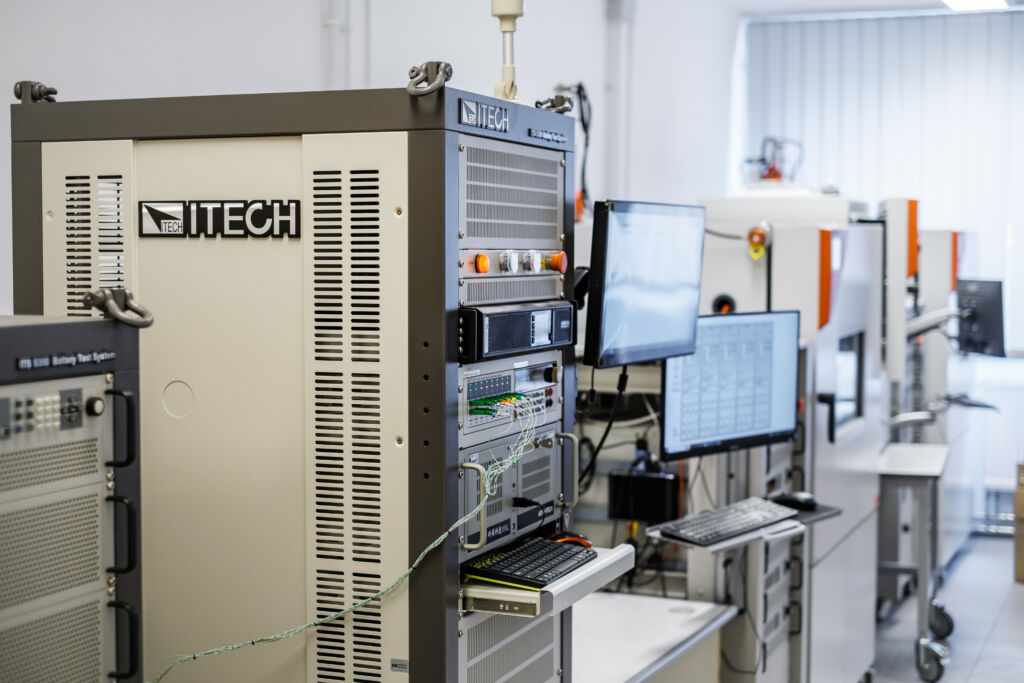

Badania elektryczne

Regulamin ONZ nr 100 załącznik 9G, 9H, 9I, 9J
Zakres badawczy:

zakres napięcia: 80 V / 800 V / 1500 V

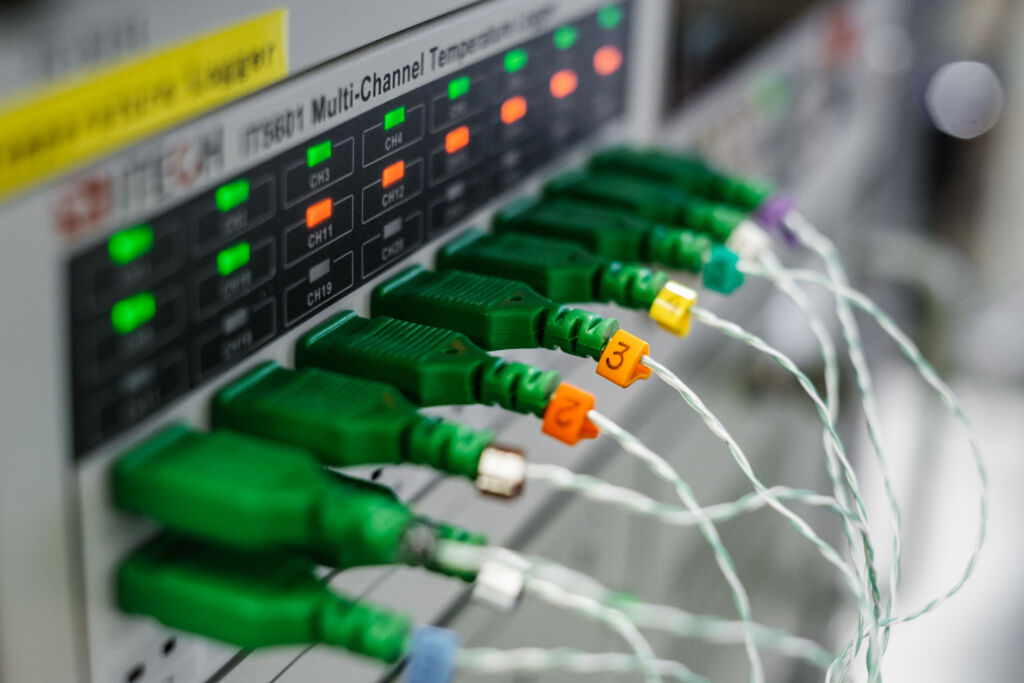

rejestracja parametrów: napięcia, prądu, temperatury, rezystancji
możliwość chłodzenia baterii cieczą
stanowisko HIL (Hardware-In-the-Loop) do badań BMS
symulacje cykli pracy i profili jazdy (możliwość importu danych rzeczywistych)
testy funkcjonalne i trwałościowe ogniw, modułów i pakietów
weryfikacja działania zabezpieczeń (OVP, UVP, OCP, OTP)
testy w komorach temperaturowych modułów bateryjnych od −40 °C do +180 °C
kalibracja i testowanie systemów BMS na stanowisku HIL
możliwość realizacji badań zgodnie z innymi normami, np. UN 38.3, IEC 62660, ISO 12405, SAE J2464, J2929, J1797

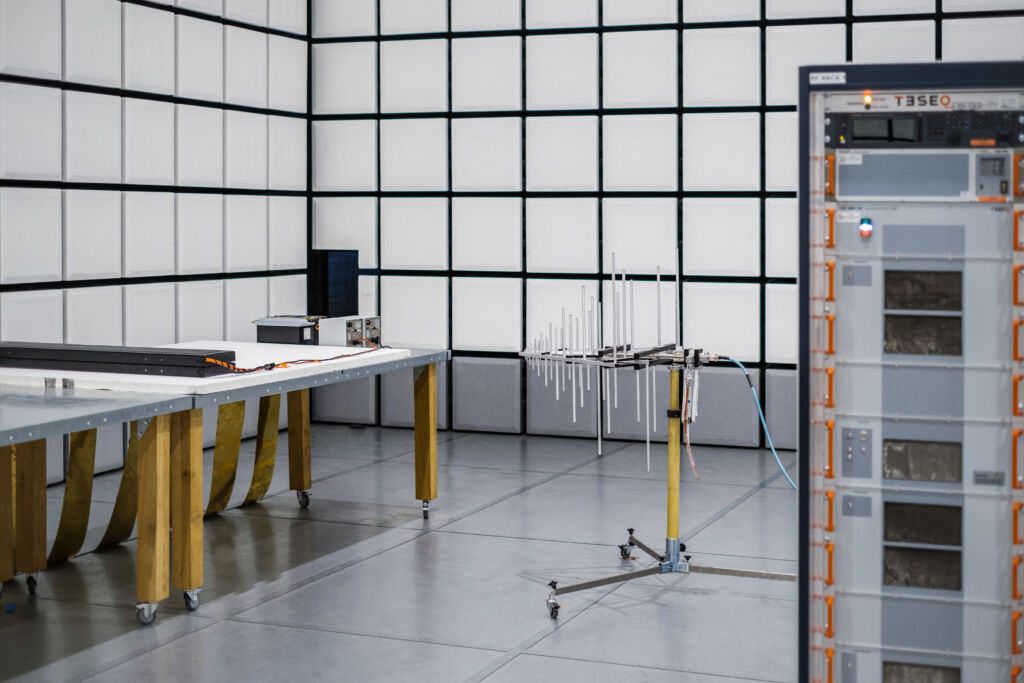

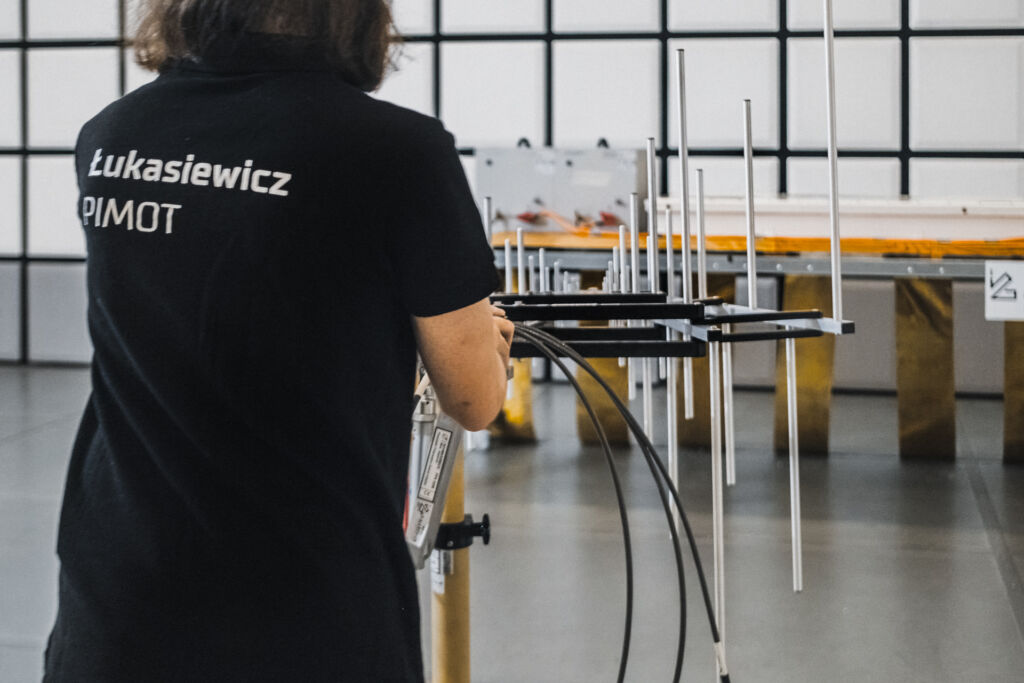

Kompatybilność elektromagnetyczną (EMC).

Kompatybilności elektromagnetyczna (EMC)

Zakres badawczy:

emisja elektromagnetycznych zjawisk ciągłych oraz stanów przejściowych (promieniowanych i przewodzonych):
- zaburzenia ciągłe promieniowane (9 kHz–18 GHz) i przewodzone (9 kHz–108 MHz)
- harmoniczne i flickery (dla systemu ładowania baterii)
- stany przejściowe w instalacji niskiego napięcia (np. dla BMS)
odporność na elektromagnetyczne zjawiska ciągłe oraz stany przejściowe (promieniowane i przewodzone):
- promieniowane, modulowane pole elektromagnetyczne (2 MHz–18 GHz)
- impulsowe pole elektromagnetyczne (pasma S i L)
- indukowane pole magnetyczne (9 kHz–1 GHz)
- impulsy BURST, SURGE (dla systemu ładowania baterii)
- zaniki, wahania i zapady napięcia
- impulsy instalacji niskiego napięcia (np. 12/24/48 V w pojazdach, dla BMS)
